大型石雕牌坊的設計改進六要素

發布時間：2012-08-14 00:00:05 閱讀：7153

華盛頓石雕牌坊第二方案在以下兩處作了改進:1.在石雕牌坊大額枋(即通梁)上面的中段又迭加了一根龍門枋,將正樓和兩個夾樓置于龍門枋之上,從而克服了七個檐樓統統置于同一高度而造成的平板吊滯的不足,突出了主樓的重要位置。2.將垂柱兩側的雀替和掛落去掉,垂柱頭略為縮短,在兩次間外側各置一件雀替。在設置這對雀替時,把石雕牌坊的下架作為一大間來考慮,將雀替加長加大至接近于1/4凈面闊的尺度,并在雀替下面施重拱,加云墩。經這樣處理,不僅很好地保留了傳統石雕牌坊檐樓中間高、兩邊低的總體效果,造成高低錯落,跌宕起伏的韻律感,而且強調了額枋以下單開間的總體效果。兩個大雀替(雀替實長3.65m)的使用,與整座石雕牌坊中間高起的趨勢相統一,并且避免了由于石雕牌樓跨度過大產生大梁中部下垂的視覺錯誤。為安裝兩個大雀替,我們在梁柱間加了鋼板,這對于加強柱梁間節點的鋼度也起了一定作用(見圖

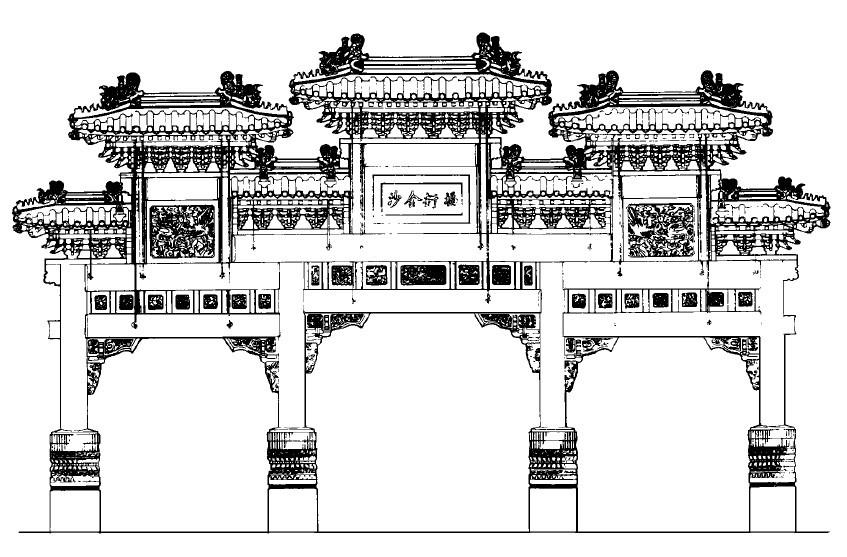

華盛頓中國城石牌坊設計圖

四華盛頓石雕牌坊第二方案立面圖)。石雕牌樓檐樓屋頂采取廡殿形式,覆黃色琉璃瓦。梁架繪金龍合璽彩畫,在型制上都采用了最高等級(以上見圖四及封底照片)。

(二):關于石雕牌坊的技術設計石牌樓的技術設計,主要有以下幾點:

(1)口份及各部分尺寸的確定總體方案要求,石牌樓總高度14.60m,總跨度19.40m(合63′8″)。根據已確定的方案,定下明、次、邊、夾各樓斗拱攢數:明樓置九踩平身科斗拱四攢,寬五檔(角科斗拱不計在內,下同),次樓置九踩平身科斗拱三攢(寬四檔),夾樓置平身科斗拱三攢(寬四檔),邊樓置平身科斗拱一攢(寬二檔)。按清式建筑制度和各樓斗拱攢數,確定斗拱斗口為60mm,略小于二寸。明間面寬7000mm,次間面寬6200mm,明次間比例約為1∶0.89。

由小額枋下皮至屋面正脊上皮的高度,和小額枋下皮至地面的高度比例為6∶5。為求總體效果并為滿足結構要求,柱子、額枋尺度均比清式權衡比例略有加大,定柱經為710mm、大額枋高760mm、小額枋高 610mm。交通要求牌樓最低處與地面距離不得低于16英尺(合 4.88m)實際設計高度,垂柱頭距地面高度為5.75m(合18′10″)(以上見圖四、五)。

(2)石雕牌坊的平板枋、燈籠榫(通天斗)的特殊處理一般石質牌樓的平板枋是石質的,燈籠榫與柱子系由一石做成。華盛頓中國城石雕牌樓的斗拱檐樓,須在國內加工制作并組裝成整體以便運輸;安裝時須進行整體吊裝。考慮到這些因素,我們將平板枋、燈籠榫全部改用型鋼制作,使每座檐樓成為一個整體

(3)石雕牌坊的雀替、垂柱頭的特殊處理雀替、垂柱頭上面雕飾豐富,采用木質構件,在國內預制。為便于安裝,在雀替、垂柱頭位置事先焊上鋼板,在鋼板上預留鏍栓眼,將雀替,垂柱頭做成兩半,安裝時用鏍栓栓牢,以解決木質構件與混凝土構件的結合問題。

(4)石雕牌坊的瓦屋面的做法牌樓主、次、邊樓均采用廡殿式屋頂,屋面覆黃色琉璃瓦。瓦件均采用七樣型號。為突出主樓,正樓的正脊正吻加大一號,采用六樣脊與六樣吻。

(5)牌樓的裝飾設計牌樓是裝飾性很強的建筑。正樓下面鑲“中國城”大型匾額,額寬3.3m、高2.3m,上刻篆書“中國城”三個大字,為我國著名書畫家吳作人先生手筆。匾額四周飾剔地起突云龍、石雕麒麟雕刻圖案。次樓下面大花板作二龍戲珠透雕圖案。大小額枋之間鑲嵌小花板,均為云龍翔鳳、石雕貔貅透雕(以上均見圖5)。牌樓浮雕為最高等級的金龍合璽彩畫,花板、垂柱等處均滿貼庫金,整座牌樓富麗華貴、金碧輝煌。夾桿石為傳統建筑常用的青白石,石質堅硬,花紋美觀。其上作傳統的仰覆蓮、連珠、蕃草、如意云等雕飾。

(6)石雕牌坊的結構設計牌樓的結構設計由華盛頓綜合建筑事務所承擔。為滿足荷載要求并便于施工,梁架、額枋均采用鋼結構外包鋼筋混凝土板的做法。根據建筑要求在混凝土板內預埋鋼件,與檐樓的平板枋鋼件焊接。我們在考慮牌樓的整個設計時,既注意了保持傳統,又注意與現代材料和工藝相結合,有所創新。特別是在解決柱子減少、跨度增大的矛盾時,在整體造型及結構上都作了較為妥善的處理,既保持了中國傳統建筑的風格、又滿足了石雕牌坊的功能上的需要。
